Чистка форсунок "Джин"

Для чистки и проверки электромагнитных бензиновых, газовых форсунок, форсунок непосредственного впрыска. Применяется технология чистки форсунок "Джин" - резонанстная чистка с перемагничиванием форсунки. На сегодняшний день "Джин" единственный стенд с обратной связью от форсунки, контролируется момент открытия форсунки для недопущения удара при закрытии, автоматически выбирается оптимальный режим, что исключает повреждение форсунки, увеличивает эффект чистки, экономит время оператора.

В автоматическом режиме кавитационной чистки, для защиты форсунок от расклепывания седла, время открытия устанавливается программно в пределах 0,5 - 1,3 ms, не более 30% от минимального рабочего импульса на автомобиле, постоянно контролируется в процессе чистки.

Режим "Размагничивание" и "Чистка" с перемагничиванием позволяет удалить магнитный мусор изнутри форсунки, который нарушает ее нормальную работу. Причина течи форсунки часто вызвана именно наличем такого мусора.

Уникальная функция проверки "механических свойств" без внешнего пьезодатчика -определение минимального времени импульса открытия форсунки.

Стробоскопическая подсветка факела в динамических подрежимах "Расход".

Имеет функции проверки исполнительных механизмов автомобиля: регуляторы и клапана холостого хода, бензонасосы.

Имитация сигналов:
-датчик положения коленчатого вала (ДПКВ индуктивный или Холла)
-датчик положения распределительного вала (ДПРВ) или датчик фазы (ДФ)
-датчик скорости (ДС)
подробнее >>>


Программа (прошивка) модуля "Джин" может обновляться через встроенный
USB-порт, при выходе новой версии (бесплатно).
Учитываются пожелания пользователей по улучшению режимов работы в будущих версиях программы.

Схемотехника построена на 32-х разрядном ARM микроконтроллере.
Платы и SMD-монтаж заводского изготовления. Начиная с версии "Джин" 6.0 совместная работа модуля с программой "Djinn Terminal":
- передача данных в компьютер для графического отображения режимов, статистическая обработка, сохранение в клиентской базе данных, подготовка отчета с распечаткой;
- управление всеми режимами из компьютера или клавиатуры модуля "Джин";
- не требуется установка драйверов USB и настроек;
- все ранее выпущенные "Джины" могут буть перепрошиты на новую версию.

На графике история чистки форсунок за 25 мин.
Видно, что стабильно ведут себя форсунки
1 (красный цвет)
и 3 (синий цвет).
Форсунки 2 (зеленый цвет) и 4 (желтый цвет) работают неустойчиво - нужно дополнительное время на чистку.


Снятие характеристики форсунки - "Время реакции".
В конце графика момент начала открытия форсунки виден в виде вертикальной линии.




База данных эталонов форсунок содержит изображения, которые можно увеличивать.


Выбраный эталон форсунки отображается (черная линия) на графике для сравнения с проверяемыми.




Имитация сигналов ДПКВ, ДПРВ и ДС

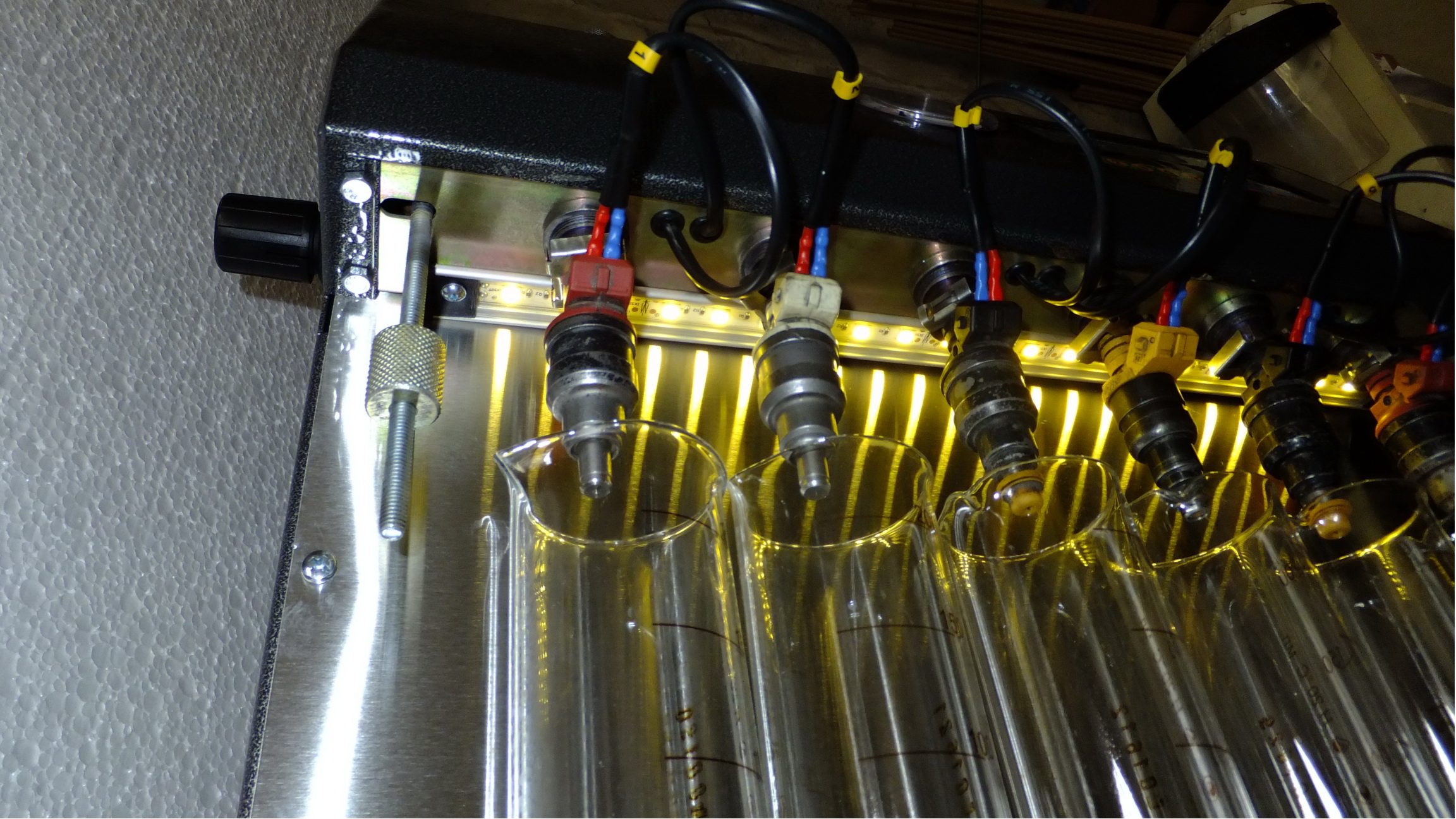

Стенд "Джин" на 6 форсунок. Размеры 435x390x180
Стенд "Джин", "Djinn M" на 4 форсунки. Размеры 435x390x180
Регулятор давления 0 - 4 атм., клапан сброса-отсечки воздуха.
Подсветка-стробоскоп. Большое количество режимов работы.

Бачек, трубопроводы, гнезда форсунок, передняя стенка рабочей зоны выполнены из нержавеющей стали.
Настольная или настенная установка.



Вид снизу




Конструктор "Джин" и "Djinn M"
-контроллер стенда чистки форсунок.

Наборы для самостоятельного изготовления стенда проверки и чистки 6-и электроклапанных форсунок. Может встраиваться в устаревшие стенды.
Размеры модуля 147х93х38 мм.

"Джин"
большой индикатор с подсветкой, видимая часть 99х24 мм, размер знака 4.84х8.06 мм.

"Djinn M"
индикатор меньшего размера с подсветкой, видимая часть 64х15 мм, размер знака 2.95 х 5.55 mm,


В случае 4-х форсунок неиспользуемые каналы отключаются.
Сделанный на основе модуля "Джин" стенд будет иметь лучшие характеристики, чем многие известные стенды.

Выпускается как отдельный модуль
на 6 форсунок и 4 форсунки,
а также в виде блока (модуль в корпусе с БП).

модуль




Характеристики

режим работы
подрежим
примечание
1
Измерение сопротивления обмотки форсунки
-
1.0 - 99.9 Ом
точность ± 0,1 Ом,
низкоомных ± 0,01 Ом
2
Время реакции форсунки
-
Определение минимального импульса открытия 0.4 - 1.8 ms (можно проверять форсунки не снимая с двигателя)
3
Чистка (кавитация)
автомат
ручной
форсированный
Чистка форсунок со снятием
или без снятия (два метода без снятия)
минимальное сопротивление 0.8 ом
4
Расход
статический
динамический
автомат
течь
стробоскоп
-задание необходимых оборотов 100-13000об/мин, шаг 100об/мин.;
-выбор времени импульса 1,2,3,4 или 5ms;
-имитация "перегазовки"
5
Размагничивание
-
6
Регулятор холостого хода
ручной
автомат


счетчик шагов, изменение скорости перемещения.

проверка регулятора холостого хода (на основе шагового двигателя). Регуляторы с различным типом подключения катушек ("GM", "Byd flyer", "Chery Amulet", "Samand") распознаются автоматически

7
Клапан холостого хода (ШИМ)
ручной
автомат

изменение скорости перемещения и степени открытия в %.
Роторного типа 3-х выводные.
ШИМ-регулирование.
КлапанХХ
8
Работа с ультразвуковой ванной
-


9
Газовые форсунки
-проверка и регулировка зазора;
-измерение времени открытия.
"микрометр"
"импульс"
-сопротивление от 1-3 ом
-проверка и регулировка зазора газовых форсунок микрометром часового типа;
-шаг установки импульса 0.1ms
точность установки 0.001 ms
в интервале 1.5-5ms.


10
Имитация сигналов:
-датчик положения коленчатого вала (ДПКВ)
-датчик положения распределительного вала (ДПРВ) или датчик фазы (ДФ)
-датчик скорости (ДС)
-имитация
-параметры диска

Выбор оборотов 200 - 6000 об/мин
Частота датчика скорости 10-2000 Гц


подробнее >>>

  • 6 каналов управления форсунками
  • сопротивление форсунок 1 - 16 Ом
  • канал стробоскопа и подсветки с управляемой яркостью
  • 8 каналов расширения для управления внешними устройствами (светодиоды, реле, эл.клапана и т.п.)
  • Бипер для звукового сопровождения нажатий кнопок, окончания режимов и аварийных ситуаций
  • Проверка на "кз" при запущеных режимах "Расход"(кроме СТАТ), "Чистка"
  • Расход чистящей жидкости 40-80 ml на 4-е форсунки за 30 минут, при давлении 0.3 bar
  • Одновременное открытие форсунок в режиме "Расход"
  • Автоматическое запоминание последнего режима работы и выбранных параметров
  • Напряжение питающей сети 160 - 250 V
  • Обновления версии программы модуля пользователем через USB порт
  • Передача данных режимов через USB порт в компьютер (длина кабеля до 10м)


    Для самостоятельного изготовления стенда из модуля "Джин" или "Djinn M понадобится:
  • б\у рампа с разборки, на 4 или 6 форсунок
  • регулятор давления воздуха с манометром
  • блок питания от компьютера (ATX 300 - 450W )
  • герметичный бачек, можно использовать корпус огнетушителя ВП-1 на 1,3 л.
  • немного слесарных работ
  • изготовить соединительные провода с клемами на форсунки

    Примеры показаний индикатора:
  • режим "Расход"
    тест расход

  • режим "Чистка"
    Индикатор

  • режим "Регулятор холостого хода"


Блок-схема стенда с одним бачком   Блок-схема стенда с двумя бачками

Схема1

Замечание - уровень жидкости в бачке(бачках) должен быть ниже уровня рампы.

  Схема2

Схема подключения к форсункам на примере модуля "Djinn M"
